AIソフトウェアを搭載した、ディープラーニングによる学習効果が期待できるAI外観検査システムです。
従来のマシンビジョンによる画像検査と、ディープラーニングによる画像分析を組み合わせることで、今までにない効果的な検査をご提案いたします。
マシンビジョンとヒューマンビジョンの融合
マシンビジョン用に設計された、ディープラーニングベースの画像解析ソフトウェアの中から、最適なAIソフトウェアを搭載した、先進的な外観検査システムです。
従来は、人による目視検査(ヒューマンビジョン)で行っていた複雑すぎたり、手間がかかっていた検査も、本システムを用いることで、マシンビジョンとヒューマンビジョンを融合させた、今までにない効果的な検査をご提案いたします。
- 人による目視検査の柔軟性を、AIソフトウェアの学習効果により実現が可能です。
- マシンビジョンとディープラーニングの組み合せで、検査領域の拡大が期待できます。
- 欠点の検出能力や、種別判別の精度向上が期待できます。

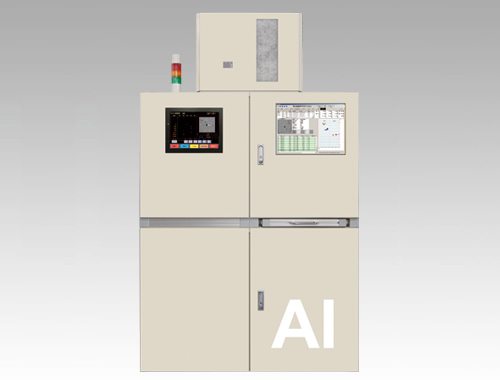

KE-XGXM-AI シリーズ
AI(ディープラーニング)外観検査システム
特長
モノクロ無地表面欠陥検査システムの『KE-XGXM シリーズ』に、ディープラーニング機能を搭載したモデルです。
- 高機能・高性能な画像処理ユニットを搭載
- 24時間365日の稼動に耐える強靭なハードウエア
- 並列処理能力で、驚異的な処理速度を発揮
- 高速モノクロラインセンサカメラを搭載
- タッチパネルの採用で、直感的な操作が可能
- ディープラーニング機能を搭載することで、
検査領域の拡大が期待
基本性能
- キーエンス社の画像処理装置
XG-X2800/X2900を搭載 - 革新的な検査システム『 LumiTrax 』に対応
- 見えなかった欠陥も捉える撮像アルゴリズムで、
検査能力を大幅強化 - 最適な画像を生成するフィルター処理を多数搭載
詳しくは、『KE-XGXMシリーズ』の製品紹介ページをご覧ください。
ディープラーニングとは
AIソフトウェアの学習効果
■ 人による目視検査の柔軟性を、AIソフトウェアの学習効果により実現が可能です。
■ マシンビジョンとディープラーニングの組み合せで、検査領域の拡大が期待できます。
■ 欠点の検出能力や、種別判別の精度向上が期待できます。
金属表面の外観検査におけるディープラーニング学習例
■ 従来の検査システムでは困難な欠点の識別も、AIソフトウェアによる学習効果で精度向上が期待できます。
フィルム表面の外観検査におけるディープラーニング学習例
■ 最適な学習方法で精度の向上、欠点の種別判別も可能です。
- 良品撮像画像
良品のみを学習させる方法では、色々な角度で撮像したフィルムの画像を複数枚ソフトウェアに投入します。
- 良品画像学習
ソフトウェアに良品として学習させることで、安定した判別が可能となります。
- 不良品撮像画像
フィルム表面に欠点がある画像を不良品としてソフトウェアに投入。 不良品の種類を特長別に学習させることで、種別判別も可能となります。
- 不良品判定
ソフトウェアに不良品として学習させることで、対象の欠点を自動的に赤くマーキングして判定しています。
ディープラーニングによる欠点の種別判別
■ 人による目視検査の判断に近い欠点の種別判定が可能になり、品質管理の向上に貢献します。
- ピンホール判別(スコア0.999998)
スコアの数値は判別における認識率を表しており、1.0000が100%の認識となります。
「ピンホール」の認識は、高い確率で判別が可能です。
- ゲル判別(スコア0.99999)
熱硬化性樹脂が溶解する途中段階で、ゼリー状になる現象の「ゲル」の認識は、高い確率で判別が可能です。
- 虫判別(スコア0.999942)
「虫」は大きさや種類が多種多様にあり、認識率の向上には大量の撮像画像の投入によるソフトウェアの学習が必要となります。
- フィッシュアイ判別(スコア0.767479)
「フィッシュアイ」は様々な要因で発生する場合があり、大きさや形状もバラバラで、識率の向上には大量の撮像画像の投入によるソフトウェアの学習が必要となります。
- 分類された欠点を視覚的に表示
分類わけされた欠点は、マップ上にマークの形状や色で分けることが可能で、検査されたシートのどの部分にどのような欠点があるか、一目で認識することが可能となります。
これにより、製品の品質管理における様々な判断材料となり、品質の向上に貢献することが期待できます。

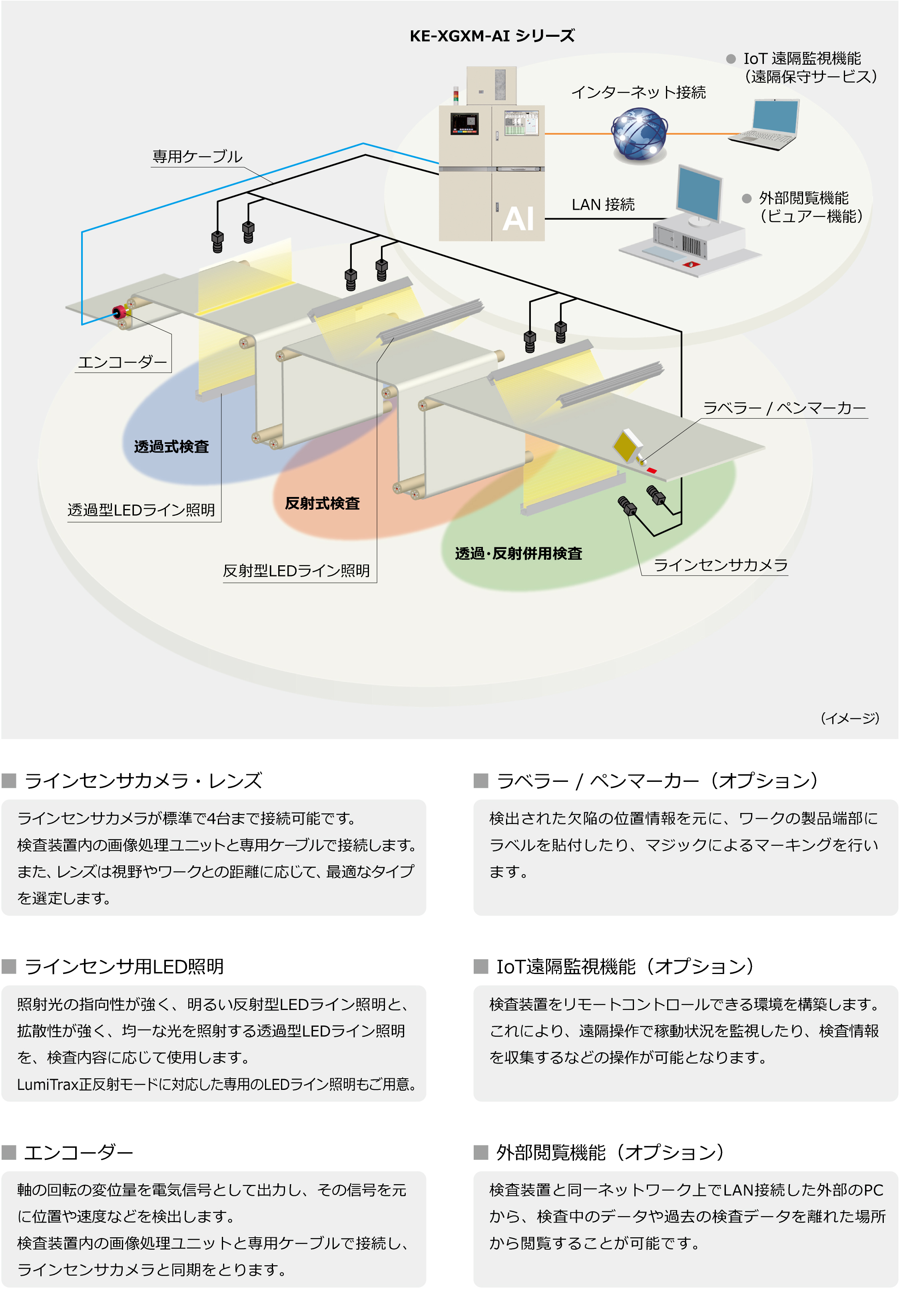

システム構成例(参考)
検査内容やご要望に応じて柔軟なシステム構成をご提案
オプション:AIサポート
AI(ディープラーニング)外観検査システムのKE-XGXM-AIシリーズのご利用にあたっては、AIソフトウェアの認識率の維持・安定・向上のために、定期的なメンテナンスをお勧めしております。
弊社では年間のAIサポートとして、機器のメンテナンスをはじめ、AIソフトウェアの認識率の維持のための最適化や、新たな画像の取得・登録・欠点認識のサポートを実施いたします。
お客様の作業負担の軽減と合わせてご検討ください。
オプション
ペンマーカ : FPM-2000 | |
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。 | |
ラベラー : FRA-1000/2000 | |
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。 | |
